技嘉 X870E AORUS MASTER X3D ICE 開箱評測：讓你輕鬆突破效能限制還有豐富DIY友善設計！猛料用盡銀白配色令人心動

還在觀望新處理器嗎？別癡癡的等喔！因為 AMD 與 Intel 下一代新處理器都只會在明年登場了，所以這時候如果「像」中那家平台，就做一點功課，看要選擇哪款處理器與主機板就對啦！這篇要為大家開箱介紹的 X870E AORUS MASTER X3D ICE 主機板，是由技嘉特別針對對於效能需求不妥協的玩家們，將 AMD X870E 晶片組做了各方面的升級，並以 X3D Turbo 2.0 來幫助大家輕鬆一鍵超頻，完美支援市面上最高速或高規的記憶體、SSD，以及顯示卡！

技嘉 X870E AORUS MASTER X3D ICE 主機板採用幾近都是白色的外觀設計，並且貼心提供技嘉最新各種 EZ-DIY 友善設計，提供玩家們最新、最強大的火力支援！

技嘉 X870E AORUS MASTER X3D ICE 主機板主要特色

• X3D Turbo 模式2.0 : AI 釋放 X3D 極限效能


• DDR5 OC up to 9000MT/s


• DriverBIOS : Wi-Fi 驅動預先安裝，開機連網無需等待!


• AMD Socket AM5腳座設計 : 支援 AMD Ryzen™ 9000 / 8000 / 7000 系列處理器


• 數位並聯式 18+2+2相電源解決方案


• 雙通道DDR5 : 4組記憶體插槽，支援AMD EXPO™ 記憶體模組


• PCIe EZ-Latch Plus Duo : 一鍵即可免工具快速釋放雙PCIe 插槽


• M.2 EZ-Flex : 搭載獨家專利的先進散熱技術與彈性靈活底板，量身打造M.2 SSD 全新散熱體驗


• WIFI EZ-Plug : 快速簡便的Wi-Fi天線安裝設計


• M.2 EZ-Latch Click & Plus : 免鎖螺絲快拆裝設計的M.2插槽及散熱器


• 全新友善使用者界面 : BIOS多元主題畫面、一體式水冷風扇控制和Q-Flash 自動掃描


• 超高速儲存 : 5個 M.2 插槽，包括 PCIe 5.0 x4 介面


• PCB Thermal Plate : 散熱效能躍升14%，強化主機板穩定性


• 高效的整體散熱效能 : VRM Thermal Armor Advanced & M.2 Thermal Guard L & M.2 Thermal Guard Ext.


• 迅速的網路連線 : 10GbE LAN + 5GbE LAN & Wi-Fi 7 搭配指向型超高增益天線


• 擴展的連接性 : HDMI, Dual USB4 Type-C with DP-Alt, Front QC-USB 65W


• PCIe UD Slot X : 提供顯示卡10倍承重強度

技嘉 X870E AORUS MASTER X3D ICE 主機板開箱

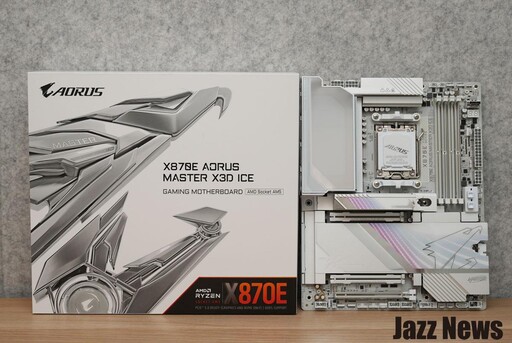

技嘉 X870E AORUS MASTER X3D ICE 主機板的包裝設計與用料非常豪華，讓你有種尊榮的感覺！除了產品型號清楚的告訴你使用的是最新 870E 晶片組外，並且有新的 X3D 功能設計～

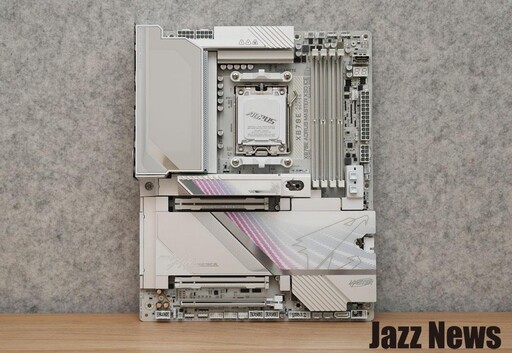

取出非常有份量的 X870E AORUS MASTER X3D ICE 主機板可以發現它被滿滿的散熱元件給包覆，全白色系搭配些許銀色的設計，就連插槽與插座都是白色零件！甚至主機板上還有 AORUS 燈效設計在 I/O 面板上，讓玩家們有最極致的燈效配置體驗～

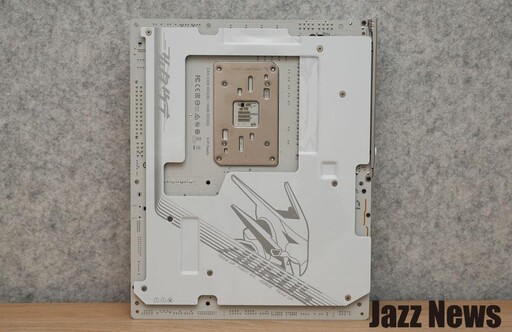

這邊也給大家看一下背板，上了白色超級大面積的金屬片來強化結構；此外 CPU 插槽背面這邊也有銀色的背板，整體結構穩固性無懈可擊！X870E AORUS MASTER X3D ICE 以 8 層背鑽電路板設計，並且有強大的訊號穩定性，輕鬆支援 DDR5 9000+ MT/s 高時脈記憶體！

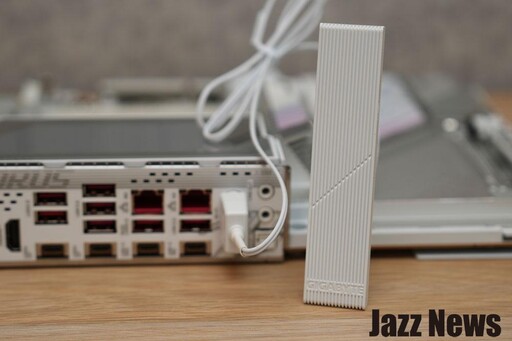

一樣的，技嘉也在這張主機板配置大獲好評的 WIFI EZ-Plug 天線，讓大家在拆裝時都相當省心～

說到 Wi-Fi，順便說一下這張主機板配置的是 MeditTek Wi-Fi 7 MT927 無線網路晶片，支援 Wi-Fi 7 2×2 三頻段與 6GHz 頻段 320MHz 頻寬的滿速規格！而有線網路的部分也是很猛，給大家 Realtek 的 RTL8126 5GbE LAN 與 10GbE LAN 網速，讓你搭配高速 Switch 下載遊戲時可以不被受限～

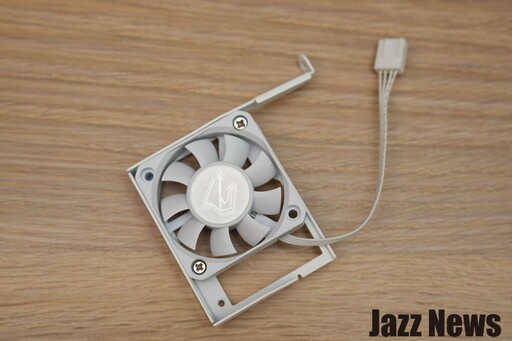

為了幫助速度越來越快的記憶體發熱問題，技嘉貼心附上了「DDR Wind Blade」，可以輕鬆安裝到主機板上，官方測試可達約 10 度 C 的降熱效果，幫助超頻玩家們輕鬆記憶體超頻！

後 I/O 配置

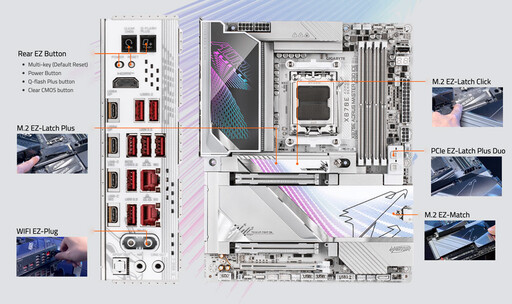

AORUS X870E MASTER X3D ICE 配置相當豐富的後 I/O ，包含多達七組 USB-A 以及四組 USB-C、雙有線網路（10GbE 與 5GbE 各一！） 、雙天線、 HDMI 以及數位光纖和類比音訊輸入與輸出；此外還有方便電腦DIY玩家們用的 Rear EZ Button 設計！

關於後 I/O 配置部分大家可以參考上面兩張圖片；其中 USB 4 晶片使用 ASMedia ASM4242，2 個 USB 4 Type-C 支援 DP 輸出。除了後 I/O 給得很豐富之外，另外還有前置 USB-C 20Gbps 支援 65W PD 3.0/QC 4+ 快充功能。

此外剛提到的 Rear EZ Button 包含了 Multi-key (預設是重新開機 Reset)、Power 電源鍵、Q-flash Plus 以及 Clear CMOS 按鍵。

AORUS X870E MASTER X3D ICE 主機板提供多達 5 組的 M.2 Slots 且兩組支援到 PCIe 5.0，以及兩組 PCIe 5.0 x16 插槽，並且具備 UD Slot X 來穩固介面卡的長久支撐性！

且兩個 PCIe 5.0 x16 插槽還具備新設計的 PCIe EZ-Latch Plus Duo，讓插拔顯卡或各式介面卡更加輕鬆自在！此外還有幫助輕鬆安裝 M.2 SSD 散熱設計的各種貼心技術：M.2 EZ-Latch Plus、M.2 EZ-Latch Clik（免螺絲固定 M.2 SSD），以及 M.2 EZ-Match（快速拆裝大面積的散熱片）

耐用且穩定的 VRM 設計

AORUS X870E MASTER X3D ICE 的 CPU 支援採用 AM5 腳位的 Ryzen 9000 / 8000 / 7000 處理器～

AORUS X870E MASTER X3D ICE 採用技嘉並聯式電源設計提供穩定、高效能的電力，具備 Vcore 18 相 110A SPS、SOC 2 相 110A、SPS 與 2 相 MISC 供電；並且以熱導管複合散熱鰭片的大型 VRM 散熱器來幫助散熱，提供相當強大的後盾！

雙 8-Pin 供電配置並且有「UD Power」 連接器設計，能有效增強導電性和散熱～這邊也可以看到電源部分配置高級 VRM 散熱護甲（厚實的散熱鰭片），提供卓越冷卻效果。

高覆蓋率 MOSFET 和整合型散熱器改善熱效率，並提供更好的風流動線和散熱效果(元件拆解示意圖）

這篇將以 AMD 最新的高階 Ryzen 9 9900 X3D 來進行效能測試～

這邊可以看到產品提供 4 組 DIMM DDR5 記憶體插槽，其中 A2、B2 插槽（2 和 4）配置有金屬裝甲（如果只接兩條雙通道請裝到2,4以獲得最佳效能，若接 1,3 會亮 DRAM 錯誤的燈號提醒）；記憶體支援最高可達到 9000+ MT/s 的超頻，真的是很猛！此外還有配置 Debug 指示燈、Debug LED，以及 FAN、ARGB 等針腳。

一樣有技嘉貼心附上的 HDMI 輸出來連接支援 Sensor Panel Link 顯示硬體監控資料

（這張為垂直 HDMI 連接埠設計，比較不會遇到線材干涉到內部空間上的問題）

這邊取用官方的照片給大家看連接顯示硬體監控資料的螢幕於主機上的應用～

主要散熱設計介紹

七大硬體散熱功能以及 Smart Fan 6 軟體智慧或手動調整風扇功能的散熱效果相當強大！

剛有提到主機板配置 2 組 PCIe 5.0 x16 插槽，並且使用新的「PCIe EZ-Latch+ Duo」友善設計。上圖可以看到這 2 顆白色方形的實體按鈕，就是作爲控制 PCIe 插槽的上鎖、釋放的兩個狀態切換設計按鍵；相較於過去只能按壓時放開推開介面卡的設計更為好用！

上圖可以看到 UD 的PCIe 插槽前方的卡扣設計變成金屬門栓，而在下面的那一組 PCIe 4.0 x4 slot 則是大家熟悉的卡扣設計，值得一提的是，這組 slot 也有配置

M.2 EZ-Latch Click & Plus 功能可參考上面的官方影片

主機板右側有一些前置連接埠；其中像是高速 USB-C 20Gbps、技嘉專用的 1 對 3 風扇擴充接頭、前置 USB 3.0 連接埠；如果要使用到前置 QC 65W 充電（QC-USB 65W x HWINFO）需要加上一組 8pin 電源供電。

卸下大片的 M.2 Thermal Guard Ext 散熱片給大家看；這邊有四組 M.2 Slot，右邊銀色散熱片內有 X870E 雙晶片組。此外這邊也可以看到「PCIe EZ-Latch+ Duo」的結構設計～

第一組 M.2 Slot 建議安裝高速 PCIe 5.0 SSD，可以讓資料讀寫速度完全釋放不受限！

這篇我們選擇美光的 Cricial T710 PCIe 5.0 M.2 SSD 作為系統碟～

配置 M.2 Thermal Guard XL 金屬裝甲，搭配 M.2 EZ-Match 設計安裝相當省心～

沉浸式 Audio 設計

一直一來我都很欣賞技嘉在音效設計上的不妥協，提供在乎音質的發燒友們一個最純淨的聆聽各種無損高音質音樂或影片的發燒需求！AORUS X870E MASTER X3D ICE 配置 Realtek ALC1220 音效晶片 (32位元, 192KHz PCM) 與發燒的 ESS ES9118 DAC，動態範圍高達 (SNR）125dB！

產品選用德國 WIMA 和優質音效電容確保穩定的電源供應，重現專業錄音室級別的音質體驗，並且有世界最佳總諧波失真 (THD+N）-112db 表現。另外像是 TXC 振盪器能提供精確的時序觸發數模轉換器，同時具有優異的抗腐蝕和氧化能力。

BIOS 介面與 X3D Turbo Mode 2

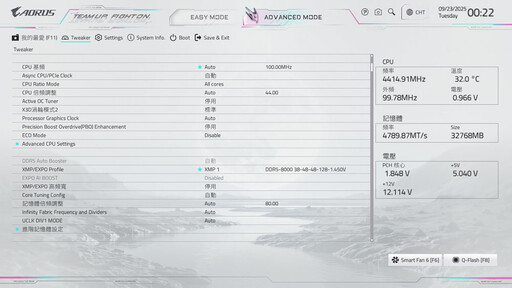

上圖為進階模式的 BIOS 主畫面；右邊可以快速看到處理器時脈、溫度與電壓的資訊，而許多處理器與記憶體的進階控制選項都在這邊～

上圖為簡單模式的 BIOS 主畫面；剛提到的資訊在畫面中央且放大一目瞭然，左下方可調記憶體效能模式、右方可快速切換 X3D 模式、開機碟順序；另外中央還有「Smart Fan 6」功能可以進入各個風扇與水冷系統的轉速設定。

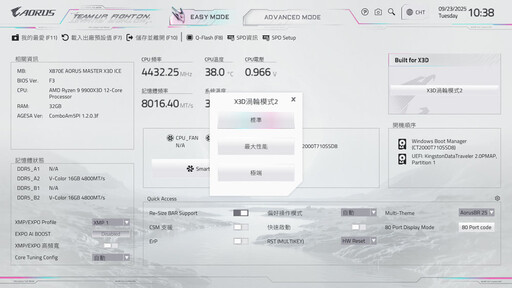

X3D Turbo Mode 2 較上一代的 X3D Turbo Mode 效能控制進化了，從只能開啟變成三個模式來切換。

X3D 的 Windows Utility

這次技嘉貼心獨立提供一套小程式，不用進入 BIOS 就能進行 X3D 的設定，包含了標準、最大效能，以及極致效能等三種。雖然說設定之後還是得讓系統重新開機，但只少讓大家不用費心進入 BIOS 設定介面中去做設定，所以可以快速根據自己的電腦使用需求，來隨時調整 X3D 的效能模式，真香！

程式會常駐在 Windows 系統畫面右下角，點選就能進行模式的切換（改變模式後會提醒系統將重開機）

AORUS X870E MASTER X3D ICE 效能測試

測試平台資訊：

處理器：AMD Ryzen 9 9900X3D

主機板：AORUS X870E MASTER X3D ICE

顯示卡：無安裝（使用 Ryzen 9 9900X3D 內顯）

處理器散熱系統：技嘉 GAMING 360 ICE 水冷系統（360mm）

電源供應器：1000W

作業系統：WINDOWS 11 專業版 24H2（目前最新版）

首先用 CPU-Z 來檢測處理器資訊；可以看到 AMD Ryzen 9 9900X3D 最大功耗是 120W、採 4 nm 製程；為 12 核心、24 執行緒。

CPU-Z 跑分成績部分，單執行緒分數為 775.3，多執行緒則是來到 12942.1 的超高分～

如果開啟 X3D 最大效能模式分數再往上超有感提升！單核心從 775.3 提升到 843.7 分

在 CPU Profile 測試中，最大執行緒分數來到 14270 的高分！

透過 CINEBENCH 2024 做 「3D 渲染」測試時，處理器溫度最高會來到 68 度，不過此時處理器效能只使用不到 2/3～

在 Cinebench R24 測試中，單核心來到 120 pts，而多核心則是來到 1845 pts；測試結束後不久處理器溫度就降到 45 度！（技嘉水冷真香！）

這邊我們也做了記憶體時脈測試（v-color DDR5 MANTA XFinity 記憶體 8000 / 16GB x2），其中寫入速度都來到 88903 MB/s ！

最後有 PCMARK 10 作為系統效能測試依據，沒有上顯卡的成績來到六千多分，表現真的亮眼！加了好的顯卡就能輕鬆破萬分喔！

X3D 開啟遊戲效能提升有感！

使用 Extreme Gaming Mode 遊戲表現將提升（與標準模式的效能差異比較）

測試平台資訊：

處理器：AMD Ryzen 9 9900X3D

主機板：AORUS X870E MASTER X3D ICE

顯示卡：技嘉 RTX 5070 Ti

處理器散熱系統：技嘉 GAMING 360 ICE 水冷系統（360mm）

電源供應器：1000W

作業系統：WINDOWS 11 專業版 24H2（目前最新版）

以下將比較選擇標準模式和極致遊戲模式時的遊戲相關效能差異

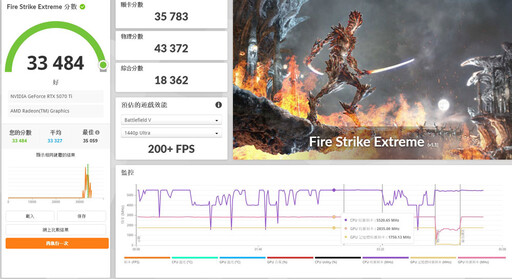

Fire Strike Extreme：

標準模式的成績為 30118 分

極致遊戲模式的分數提升到 33484 分！

Time Spy Extreme：

極致遊戲模式的成績為 13108 分

魔物獵人（Full HD）：

標準模式的成績為 31534 分

極致遊戲模式的分數提升到 33484 分！FPS 也略為提升～

Final Fantaxy XIV：

標準模式的成績為 38910 分

極致遊戲模式的分數提升到 39050 分！讀取時間也大幅縮短！

AORUS X870E MASTER X3D ICE 使用心得總結

整體來說，AORUS X870E MASTER X3D ICE 又是一張超讚的主機板；除了可以滿足需要強大效能擴充性後盾的電腦DIY玩家們的平台需求，更能針對喜歡創造自我風格的人，一個最棒的視覺空間建構環境。

此外還有「一鍵」超頻與 X3D 自動開啟關閉設計也都很方便，不熟悉相關超頻設定的人也能輕鬆享受極致效能的「樂趣」！各種 EZ-DIY 友善設計等更新也是升級有感，就算您是電腦 DIY 新手，也能輕鬆完成自己動手安裝零組件到機殼內的任務，並且快速完成系統安裝！
